tbF - tapered bamboo ferrule

Presentation at the 2018 IBRA Gathering and first article published in issue no.19 of IBRA Bamboo Journal (click on the image beside to download the pdf in English and Italian)

Presentazione all'IBRA Gathering 2018 e primo articolo pubblicato nel no.19 di IBRA Bamboo Journal (clicca sull'immagine a fianco per scaricare il pdf in inglese e italiano)

The second article published in issue no.26 of IBRA Bamboo Journal in 2023 (click on the image beside to download the pdf in English and Italian)

Secondo articolo pubblicato nel no. 26 di IBRA Bamboo Journal nel 2023 (clicca sull'immagine a fianco per scaricare il pdf in inglese e italiano)

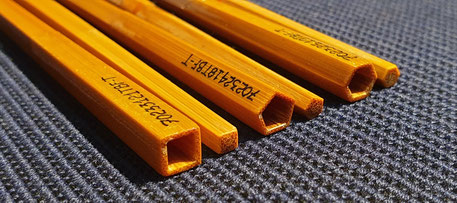

The gripping of the TBF (Tapered Bamboo Ferrule) conical ferrule takes advantage of the physical principle of the wedge. The wedge is used to lock two sections together. The smaller is the angle of the wedge, the less force is needed to insert it.

Il serraggio o gripping dell’innesto conico TBF (Tapered Bamboo Ferrule) sfrutta il principio fisico del cuneo. Il cuneo applica il principio di un piano inclinato che viene usato anche per bloccare parti in posizione e più il cuneo è lungo e sottile, tanto più diminuisce la forza che occorre applicare per poterlo inserire.

In the case of the TBF, the force applied to the wedge produces radial pressure against the walls of the female spreading them apart. By taking advantage on the elasticity of the wrapping which fights against these spreading out forces, a sicure lock is achieved..

Nel caso della TBF, la forza di spinta esercitata quando si innesta il maschio, produce una pressione laterale contro le pareti della femmina che tende a dilatarsi. Sfruttando l’elasticità della sua legatura che sopporta questi sforzi dilatativi dovuti a cuneo, si ottiene un sicuro bloccaggio.

The gripping occurs in the last portion of the male slide travel, by forcing the insertion of the male. This is exactly what happens with graphite rods that have the cap ferrule (or over-sleeve ferrule): the TBF ferrule utilizes the same concept.

The detachment of a ferrule that has a slight conicity is less problematic than a parallel one: it prevents the two sections from getting stuck together. Once the initial gripping is overcome by pulling, the two sections of the rods are free.

Il gripping avviene negli ultimi millimetri di corsa forzando l’inserimento, esattamente come per le canne in carbonio che hanno l’innesto a cappuccio (o over-sleeve ferrule): l’innesto TBF riproduce lo stesso concetto. Il distacco di un innesto che ha una leggera conicità risulta essere meno problematico di uno parallelo: previene che le due sezioni della canna rimangano bloccate tra di loro. Trazionando e vinto il gripping iniziale, le due sezioni di canna sono libere.

Furthermore, the last 5 inches of the rod necessary for the swell are less stiff, which allows for better continuity in the bending of the rod.

Inoltre si ottiene una riduzione dell'irrigidimento della canna in quei 5 pollici necessari per lo swell, consentendo una migliore continuità nella flessione.
